| 品牌：DECKMA | 型号：OMD-24 | 检测项目：其他 |
| 类型：水质在线分析仪 | 测量范围：0 – 30 ppm，趋势到50ppm | 测量精度：优于国际海事组织MEPC. 107(49)的要求(5ppm) |
| 电源电压：24 V AC或DC+/-10% | 适用行业：水厂化验室、 其他 | 加工定制：否 |

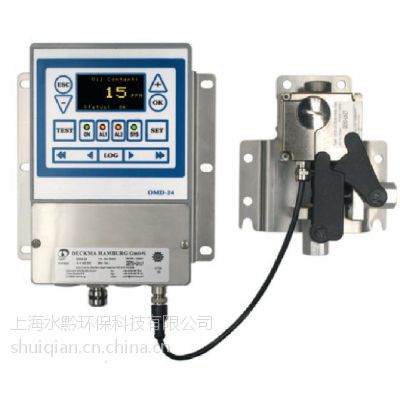

德国DECKMA?OMD-24?15ppm水中油份浓度报警仪
德国DECKMA?OMD-24水中油份报警仪特别为15ppm油水分离器设计的，具有特殊的性能，远远满足国际海事组织（IMO）的MEPC.107(49)的要求。
OMD-24水中油份报警仪具有2个工厂出厂调整好的报警点15ppm，其他设定可以通过面板上的操作按钮进行调整。如果超过报警设***，报警指示灯会亮、相应的继电器会动作。在出现故障的情况下，系统LED指示灯会从闪烁的绿色变成恒定的红色。
对于数据记录功能，报警仪要求要有一个分离器的状态输入。
选配一路的0(4)-20mA?(等于0-30ppm)信号输出可用于记录仪或其他外部仪表。
特性
红外测量原理
坚固的结构
***悬浮固体抑制能力
读数稳定
维护低
安装简单
操作简单
24?V电源
防护等级IP65
测量原理
OMD-24采用了***的光散色原理和***的悬浮固体浓度抑制技术，红外光穿过样品，几个光学传感器测量被样品中的油颗粒进行散射和折射的光信号，该信号经过处理并通过***的数学逻辑进行运算，显示的油份浓度值不受样品中的悬浮颗粒和浊度的影响。
如果一个报警（出厂设定为15ppm）发生，2个油份报警继电器就会经过设定的延时时间激活。
微处理器连续监测传感器的成分和传感器连接的电子单元的状况，***校正精度在长时间以及***恶劣的环境下也可以***。
?
如上图所示，在悬浮固体存在时，OMD-24的读数和其他仪器比较保持一个相对低的读数，这显示了OMD-24减少了悬浮固体的背景干扰。
例如：15?mg/l黑色氧化铁在其他仪器上显示15ppm，而OMD-21只显示2ppm?Oil。
校正
根据MEPC.107(49)进行生产的15ppm船舱报警仪，除了对仪器的漂移、仪器读数的重复性和零点进行检查外是不允许随意地校正的?。由于这个原因，仪器是由电子线路进行密封的，所以只有制造商或其授权人（装备有相关的工具）才可以进行校正。OMD-24可以通过零点检测来确认仪器的漂移是否在技术规范中。
零点调整
连接无油水进入仪器内几分钟，确认读数是否在0-2ppm范围内，如果不是，可在菜单中偏移参数中进行调整零点。在零点调整前请对仪器进行适当地清洗。
功能测试
所有的15ppm报警仪出厂前均经过校正，***满足在测量范围内精度优于+/-?5ppm。提供一个测试按钮，自动测试报警情况，按了测试键后，仪器自动从模拟的30ppm读数开始下降，直到实际测量值。
连接无油水进入仪器内几分钟，确认读数是否在0-2ppm范围内，如果不是，可在菜单中偏移参数中进行调整零点。在零点调整前请对仪器进行适当地清洗。
数据记录功能
OMD-2005?数据记录器收集并存储下列信息至少18个月：
GMT格林威治时间?(日期&时间)
分离器工作状态?on(1)/off(0)
15ppm报警?on(1)/off(0)
其他设备?(on/off?用于其他要求使用的设备如船外排放阀位置)
油浓度?(0-30ppm)
尺寸外形
| 技术参数 | |
| 测量范围: | 0?–?30?ppm，趋势到50ppm |
| 测量精度: | 优于国际海事组织MEPC.?107(49)的要求(5ppm) |
| 线?性?度: | |
| 显?????示: | 黄色图形LCD显示 |
| 电?????源: | 24?V?AC或DC+/-10% |
| 功?????率: | |
| 报警点1?+?2: | 在1?–?15?ppm之间可调整?(缺省值为15?ppm) |
| 报警点1操作延迟(用于报警): | 在1?–?540秒之间可调整?(缺省值为2秒) |
| 报警点2操作延迟(用于控制): | 在1?–?20秒之间可调整?(缺省值为10秒) |
| 系统故障报警 | 红色LED |
| 报警触点功率: | 无源继电器,?3?A?/?240?V |
| 输出信号: | 选配0/4?–?20?mA,?负载 |
| 样?????品: | 压力:????0.1?–?10bar |
| 流速:?????0.1?–?3升/分钟 | |
| 温度:?????+1?–?+65°C | |
| 温度波动:?45°C | |
| 环境温度:+1?–?+55°C | |
| 尺?????寸:计算单元：185?x?210?x?65?mm?(WxHxD) | |
| 测量槽：140??x?160?x?65?mm?(WxHxD)计算单元和测量槽之间的距离0.5米，根据需要可选配５米 | |
| 防护等级:IP?65 | |
| 重?????量:2.5公斤 | |
| 管道连接:R??”内螺纹 |
